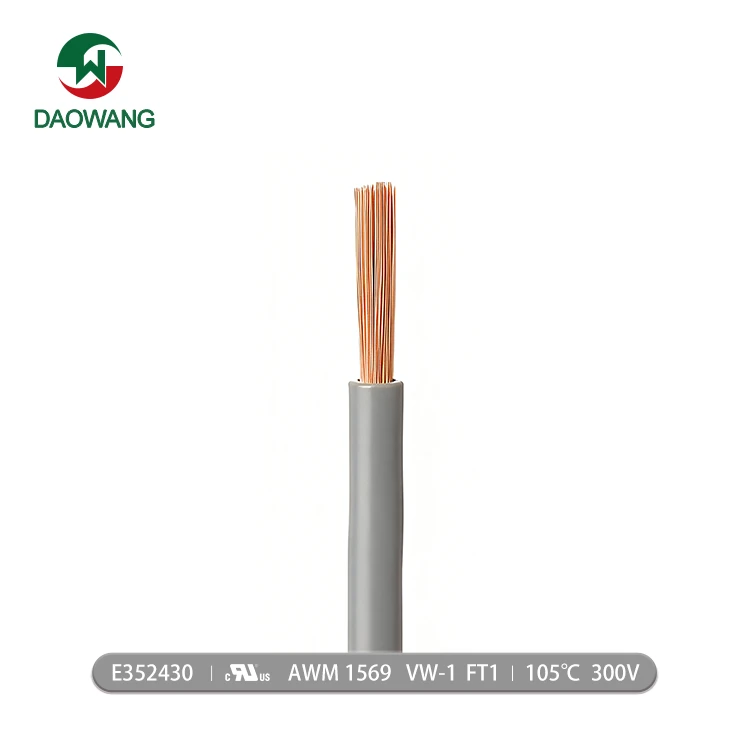

UL1569 ka juru ye mun lo ye?

Ka juru ɲuman sugandi, o nafa ka bon kosɔbɛ kuranfɛnw, soo kɔnɔ minanw ani izini ka minanw kɔnɔna juru la. UL1569 Juru ye juru sugu dɔ ye min be kɛ ka fɛnw siri ni minanw ye (AWM) min sɛgɛsɛgɛra Underwriters Laboratories (UL) fɛ, min be juru kelen -juru la min be se ka yɔrɔw latanga ka bɔ UL758 sariya ma. A ka PVC insulasiyɔn sifaw ye 300V ka tansɔn hakɛ ye ani a ka funteni hakɛ min ka ca ni 105 degere ye , a be baara kɛ kosɔbɛ koo dɔw la minw ka ɲi ka kɛ ni kɔnɔnafɛnw ye minw be se ka la a la, minw tɛ tasuma minɛ, ani minw tɛ wari bɔ.

UL1569 ka juru jɔnjɔnw n’a kɛcogow

UL1569 Wire ka teli ka baara kɛ ni zira barikamanw wala zira nɛgɛmanw ye (zira gwansan walima zira min be ni lɔgɔ ye) min be ni polivinili kloridi (PVC) ye.

A ka paramɛtiri jɔnjɔnw ye nin ye:

• Voltage hakɛ: 300V

• Temperature note: Maximum degere 105 (version dɔw be degere 80 wala degere 90 datugu ; a be se ka yɛlɛma yɛlɛma degere -5 ɲɔgɔn na ka taga se +105 degere ma , a be se ka sigi yɔrɔ kelen na a be se ka kɛ degere -20 ɲɔgɔn ye ka taga se +105 degere ) .

• Insulasiyɔn bonya: A be se ka kɛ milimɛtiri 0,41 ɲɔgɔn ye (. 1/intimɛtiri 64 ɲɔgɔn)

• Conducteur Size: A ka ca a la, a be daminɛ 26AWG ɲɔgɔn na ka taga se 2AWG ma wala a ka bon n’o ye (a hakɛ yɛrɛ yɛrɛ be yɛlɛma dɔɔni ka kɛɲɛ n’a dilanbaga ye)

• Tasuma min be se ka yɛlɛma: A be tɛmɛ UL VW-1 ka jeni sɛgɛsɛgɛri lɔnin fɛ ani CSA FT1/FT2.

• A ka kɛcogo wɛrɛw: A be se ka tulu, fɛnɲɛnamafagalanw, asidiw ani jimanfɛnw kɛlɛ cogo dɔw la; insulasiyɔn ka fanga ka bon; a ka nɔgɔ k’a bɔ ani k’a tigɛ; min be bɛn ni RoHS ye ani laminiko sariya wɛrɛw ye .

Konduktɛri labɛncogo yɛlɛmayɛlɛmalen; juru sifaw (i n’a fɔ juru 7, juru 16, juru 26, n’a ɲɔgɔnnaw) be se ka yɛlɛma ani ka sɛgɛsɛgɛri kɛ ka ɲɛ, u be bɛn juruw ma minw ka ɲi ka yɛlɛma; sugu barikamanw sɔngɔ ka dɔgɔ ani u ka fanga be se ka lɔ ka ɲɛ. Kulɛri sifa caaman (finman, wuleman, gwɛman, nɛrɛmuguman, bulaman, binkɛnɛman, wuleman, bugurinjɛ, ani fɛn wɛrɛw) b’a to mɔgɔw be se ka yɔrɔw lɔn. Fɛɛn caaman fana be CSA AWM IA/B ka sariyaw labato, u be se ka sɛbɛ fila sɔrɔ Ameriki worodugu fan fɛ sugu la.

O kɛcogow b’a to u be se ka kɛ kɛrɛnkɛrɛnnin na ka kɔnɔna juruw don yɔrɔ datuguninw na, funteni hakɛ ka dɔgɔ ani yɔrɔ minw na tansɔn man bon, sanni ka kɛ kɛnɛma walima yɔrɔ minw na -mekanikali-sɛgɛsɛgɛri be kɛ yɔrɔ minw na.

UL1569 ka juru ni juru minw be ɲɔgɔn fɛ, u sanga ɲɔgɔn ma

UL1569 Wire ka tansɔn hakɛ ye kelen ye ni UL1007 Wire ta ye, nka a ka funteni hakɛ ka bon, i n’a fɔ a yiralen be cogo min na tablo kɔnɔ. UL1007 juruUL1007 jurua labɛnna walisa ka baara kɛ n’a ye degere 80 la ani a be bɛn ni UL1569 Wire ye walisa ka baara kɛ n’a ye yɔrɔ minw na funteni ka ca. UL1569 Wire ka ɲi ka kɛ nɛgɛjuru gɛlɛnw ye minw ka yɔrɔ ka dɔgɔ sabu a ka tansɔn ka dɔgɔ, a ka insulasiyɔn ka dɔgɔ ani a kɛnɛma diamɛtiri ka dɔgɔ ni UL1015 Wire ye.UL1015 jurua bɛnnin lo baarakɛyɔrɔw ma yɔrɔ minw na fanga be se ka yɛlɛma wala yɔrɔ minw na mɔgɔw b’a fɛ ka dɔ fara mekaniki latangali kan. O sugandili kɛtɔ, baarakɛcogo funteni, tansɔn, yɔrɔ, yɛlɛmani min ka ɲi ka kɛ ani sɔngɔ min be kɛ, an ka ɲi k’o jateminɛ koɲuman.

Aplikasiyɔn kɛcogo ɲumanw

So kɔnɔ minanw ka juru

UL1569 jurua be baara kɛ kosɔbɛ ka boonw mara, ka fɛnw nɔrɔ ɲɔgɔn na ani ka fɛɛn dɔw i n’a fɔ fiɲɛminɛfɛnw, kuran taasumanw, malo tobinanw, kunsigijanw ani kuran ka jii nɔgɔlanw. 105 degere funteni be se ka yɔrɔ ka funteni yɛlɛmaniw kunbɛn minanw kɔnɔ, ani PVC ka tasuma-minɛcogo be lakanali hakɛ bɛɛ fisaya. OD fitinin fana b’a to nɛgɛjuruw be nɔgɔya boonw kɔnɔ minw ka gwɛlɛ .

Lizini ka ɔridinatɛri ani yɛlɛmalanw

UL1569 Wire fana be kɛ ka juru don kabinɛ dɔw kɔnɔ, i n’a fɔ rele ani transformatɛri ka bobine. A tɛ sugandili fɔlɔ ye sɛrɛkilibaw kama minw ka fanga ka bon, nka a ka funteni fanga n’a ka tasuma-minɛcogo be latanga lafiya di sɛrɛkiliw ma minw be dɛmɛ don ka sɛgɛsɛgɛri kɛ ani ka tagamasiɲɛw di.

Yeelen ni LED sisitɛmu

16-22 AWG UL1569 Wire be kɛ ka LED yeelenbɔlanw, bolifɛnw ka kuran dilanyɔrɔw ani kɔnɔnafɛnw nɔrɔ ɲɔgɔn na yeelenbɔyɔrɔw kɔnɔ. A be sɔrɔ ɲɛgɛn caaman na walisa ka se ka yɔrɔ ɲumanw ni yɔrɔ jugumanw ani tagamasiɲɛw ka juruw lɔn nɔgɔman na. VW-1 ka tasumabɔlan be tasuma latangacogo sariyaw labato yeelenbɔlanw koo la ani a be se ka yɛlɛma yɛlɛma minkɛ, o b’a to a ka nɔgɔ ka don yeelenbɔlanw kɔnɔ minw ka gwɛlɛ.

KURAN ƝƐFƆLI MINƐNW ANI MINƐNW

Point-to-point ka juru be kɛ ɔridinatɛri ka kuran dilanyɔrɔw, monitɛriw, kumaɲɔgɔnya minanw, minɛnw, yɛlɛmalanw ani yɛlɛmalanw na.UL1569 jurua ka dɔgɔ, a bɔli ka nɔgɔ, a be se ka nɛgɛjuruw lajɛn minw ka bon ani a be UL ka sɛbɛw dafa minanw koo la minw be ci Ameriki worodugu fan fɛ.

O baara la, a ka teli ka fara nɛgɛjuruw labɛnni kan: u be tigɛ i n’a fɔ u mako be min na, u be nɛgɛjuruw siri ɲɔgɔn na ani u be bolow latanga walisa ka nɛgɛjuru dafanin dɔ dilan. N’i ​​be sugandili kɛra, i k’i janto k’a dilanbaga ka UL file nimɔrɔ sɛgɛsɛgɛ, n’a be ni tin- ye, n’a be ni AWG ani juru hakɛ tigitigi ye, ani n’a ka ɲi ka tulu wɛrɛ don a la wala n’a ka ɲi ka baara kɛ ni funteni dɔgɔman ye.

Sugandili ani baarakɛcogo jateminɛw

Fɛɛn minw be ni UL/CSA tagamasiɲɛ gwɛninw ye ani VW-1 tagamasiɲɛ be minw kan, i k’olu bila i ɲɛfɛ ani i k’a filɛ ni funteni ni tansɔn min be sɔrɔ, o be bɛn ni baarakɛcogo yɛrɛ yɛrɛ ye.

Bending radius recommandé: A be se ka kɛ kɛnɛma diamɛtiri siɲɛ 10 ɲɔgɔn ye baarakɛminanw kama minw be se ka yɛlɛma, ani kɛnɛma diamɛtiri siɲɛ 5 ɲɔgɔn ni baara minw be kɛ yɔrɔ kelen na.

A ma bɛn yɔrɔ gɛlɛnw na i n’a fɔ ka bɔ kɛnɛma, ka sɔgɔli barikaman kɛ ni mansin ye, walima ka tulu su wagatijan kɔnɔ; n’a ka ɲi, a ka ɲi ka baara kɛ ni bololafɛn dɔ ye min be mɔgɔ tanga wala ni fɛɛn wɛrɛw ye.

Fɔkasurunya

UL1569 nɛgɛjuru ye sugandili ye min ka ca ka kɛ nɛgɛjuru kɔnɔnafɛnw na elekitoroniki minanw ni sokɔnɔminɛw ni sɛrɛkiliw hakɛ cɛmancɛ la, tasuma yɛlɛmani ani funteni yɛlɛmani ani sɔngɔ-nafa bɛɛ la. N’an b’u fila danfara lɔn ani n’an be suguya ɲuman sugandi i ka funteni, i ka tansɔn ani i ka yɔrɔ makoya kɛrɛnkɛrɛnninw kama, o be se ka fɛɛnw latanga ani k’u dilan ka ɲɛ kosɔbɛ. Poroze tigitigiw ta fan fɛ, a ka ɲi ka UL ka sariya kuraw ani feerekɛlaw ka fɛɛrɛ sɛbɛw sɛgɛsɛgɛ k’a filɛ n’u be bɛn n’u ka baarakɛcogo ye ani n’u be bɛn ɲɔgɔn ma.
